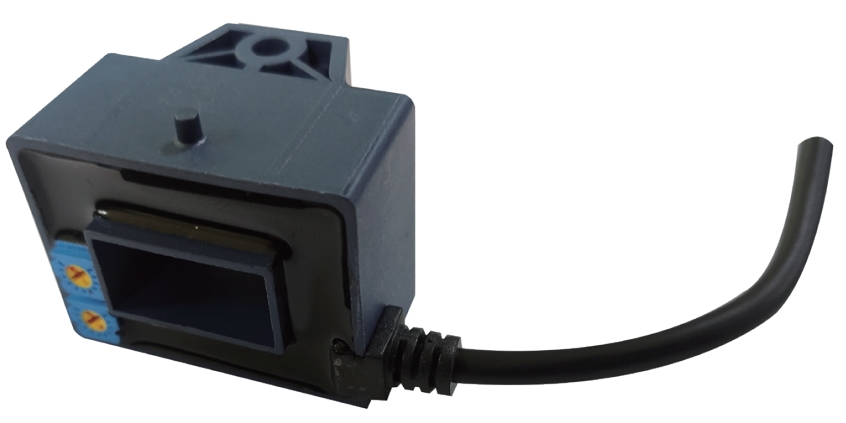

功能描述：
本系列傳感器應用霍爾效應開環原理的電流傳感器，能在隔離條件下對直流電流信號實現開關量輸出，實現過流保護的功能。
◆ 開環霍爾原理；
◆ 開關量輸出；
◆ 低功耗；
◆ 寬量程；
◆ 無插入損耗
◆ 原材料符合UL 94-V0
應用領域
◆ 變頻器
◆ 不間斷電源 (UPS)
◆ 開關電源 (SMPS)
◆ 電焊機電源
型號列表：
產品型號 | |
型號 | 原邊電流IPN (A) |
KS29-10A-L | 10±5% (DC) |
KS29-20A-L | 20±5% (DC) |
KS29-30A-L | 30±5% (DC) |
KS29-100A-L | 100±5% (DC) |
KS29-300A-L | 300±5% (DC) |
KS29-500A-L | 500±5% (DC) |
參數表：
參數 | 符號 | 單位 | 數值 | 測試條件 |
電氣參數 | ||||
供電電壓(±5%)(1) | VC | V | +12~+24 | |
消耗電流 | IC | mA | <20 | |
輸出電流Isn | Isn | mA | 100(max) | |
輸出形式 | - | - | NPN常閉 | |
輸出低電平 | VOL | V | ≤0.4(Isn=100mA) | |
輸出高電平 | VOH | V | ≥VC-0.5 | |
性能參數 | ||||
動作回差 | IR | IPN | 10% | |
溫度影響 | IOT | IPN | <10% | |
響應時間 | tr | μS | <10 | |
絕緣電壓 | Vd | - | 在原邊與副邊電路之間2.5KV有效值/50HZ/1分鐘 | |
通用性參數 | ||||
工作環境溫度 | TA | ℃ | -25~+85 | |
存儲環境溫度 | TS | ℃ | -40~+100 | |
重量（約） | m | g | 54 | |
使用說明：
（1）傳感器箭頭方向為電流正方向。
（2）錯誤的接線可能導致傳感器損壞。
（3）具有瞬態干擾抑制功能，防止誤操作。
（4）可按用戶需求定制不同保護電流和輸出形式的傳感器。
（5）晶體管輸出，響應快，低功耗，可驅動小型繼電器。
（6）在沒有特殊說明的情況下，按照NPN常閉輸出型供貨，即傳感器無電流通過時輸出低電平。
機械尺寸：
注意：
傳感器使用必須遵循 IEC61010-1 標準。 傳感器必須按照使用說明要求安放在符合應用標準和安全要求的電子或電氣設備中。
注意，小心電擊。
傳感器工作時，某些部位可能會承受危險電壓（如原邊母排、電源），忽視這些將導致?lián)p壞和嚴重危險。 傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽罩。 主電源必須能被斷開。
